MasterCAM lathe操作 & 毛坯操作

1. lathe的坐标系是D-Z坐标系。其中D可以看作是径向，Z是轴向。每次工件放入后，需要调整好坐标系再开始生成刀轨，否则无法生成。 具体步骤是：
1）先看一下part再默认的wcs下是什么orientation。如果侧面profile正好落在x-y平面，那就不用调整了，可以直接再x-y平面内生成lathe profile

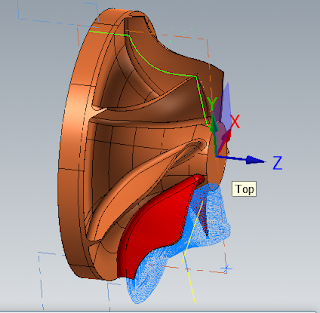

2）如果不是落在x-y平面内，如下图这个情况的话：

就要新建坐标系，让x-y平面包含part侧面profile，Z轴指向径向（注意这里的坐标系还是用mill的x-y-z的，和lathe的D-Z的Z还是不一样的，这里的Z其实相当于D-Z的D，这里的X是D-Z的Z，所以其实在mill坐标系下调整方向/建立坐标时，就是把轴向和X对应起来，吧径向和Z对应起来）。如下图所示，用plane manager建立一个新的坐标系，并将c平面，和T平面都移到这个坐标系的x-y plane中

最后，基于这个plane，建立一个D-Z坐标系（plane),在选中上面的plane的情况下，在plane manager菜单中点选+D，+Z或者其他（代表不同的象限）

然后，以这个平面为plane，建立stock和夹头

之后就可以生成lathe profile了。框选全部面，create-lathe profile. 可以看见这个profile的位置就落在我们建立的坐标系的x-y平面内。

之后就能生成lathe刀轨了！


加工完的stock形状发生改变，在verify玩之后可以保存为stl格式给之后的加工工序使用。参见这个视频：
https://www.youtube.com/watch?v=Ag25i1WEVn8
